I. IC LM 2596

IC LM2596 là một IC ổn áp dạng xung DC-DC. Điện áp đầu vào trong dải từ 4,5V-40V. Điện áp đầu ra điều chỉnh được trong khoảng từ 1,5V-37V, dòng điện áp đầu ra  đạt 3A hiệu suất cao nhờ cơ chế băm xong ở tần số lên tới 150KHz. Trong quá trình hoạt động LM2596 luôn được đặt trong các chế độ bảo vệ quá nhiệt vào quá dòng.

I. Thông số cơ bản của IC LM2569

DIP – Dạng chân cắm

SMD – Dạng chân dán

Thông số cơ bản:

IC LM 2596 có 5 chân

+   Chân 1: V in từ 4,5 ~ 40V

+  Chân 2: V out

+  Chân 3: GND

+ Chân 4:  Feedback ( chân phản hồi điện áp)

+ Chân 5: ON/OFF chân tắt bật mức logic

Điện áp đầu vào: 4.5-40V DC ( điện áp khuyến khích sử dụng <30V)

Điên áp đầu ra: 1,5~37V:

Dòng ra max( 3A)

II. Hướng dẫn làm mạch module

1. Linh kiện

1 IC LM 2596

2 tụ 220uF/50V

1 cuộn cảm 330uH

1 diode 1N5248

1 biến trở vuông

2 trở 330 ôm

1 Led

2 Header

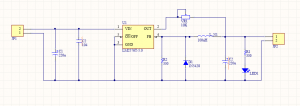

2. Mạch nguyên lý

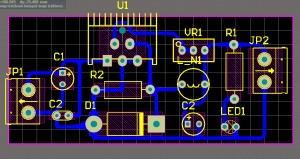

3. Mạch in

4. Mạch 3d
