Mạch ổn ấp một chiều có đầu ra thay đổi từ 1.5-37v đơn giản dùng IC LM317
Mạch ổn áp 1 chiều sử dụng IC LM317T để điều chỉnh
1. IC LM317
+ Vo là điện áp đầu ra
+Vi là điện áp đầu vào
Đây được xem là một linh kiện chuyển đổi khá tiện dụng dùng để chuyển đổi điện áp dương từ +1,25V đến +37V.Và có khả năng cung cấp dòng quá 1,5A.
Thông số của LM317:
+ Điện áp đầu vào Vi<=40V
+ Nhiệt độ vận hành t = 0-125 độ
+ Điện áp điều chỉnh từ: 1,5-37V
+Công suất tiêu thụ lớn nhất là 20w
2. Mạch nguyên lý
Linh kiện cần dùng
2 Header
1 Cầu diode
2 diode 1N4007
1 tụ 470uf-50V
1 tụ 100uf-50V
1 trở 220 ôm
1 trở 1K ôm
1 triết áp 5k
1 led

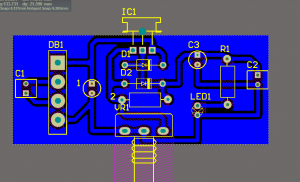

Mạch layour

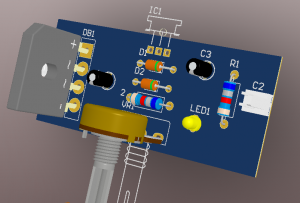

Mạch 3d
